Завод Знамя труда - Трубопроводная арматура

АО «Завод «Знамя труда» (г.Санкт Петербург) является одним из производителей трубопроводной арматуры в России. для различных отраслей промышленности. Поставки продукции осуществляются не только по России, но и на ближнее и дальнее зарубежье. Вся продукция соответствует необходимым ГОСТам и ТУ, имеет лицензии и сертификаты качества.

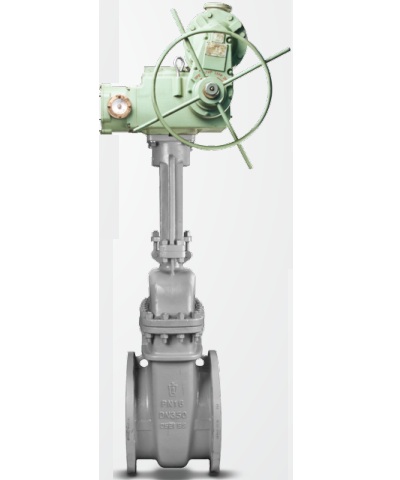

Используются для жидких и газообразных сред, по отношению к которым применяемые материалы коррозионностойки с Тр до +425°С.

Рабочая среда: вода, нефть, нефтепродукты (содержащие сероводород до 0,1%), жидкие и газообразные углеводородные среды (неагрессивные к материалам, скорость коррозии в которых не более 0,1 мм в год), нефтехимические среды.

Температура рабочей среды:

• до + 425 °С

Температура окружающей среды:

• от –60 до +40 °С

Класс герметичности:

• «А» по ГОСТ Р 54808

Уплотнение в затворе:

• металл-металл

По типу корпуса:

• полнопроходные

Установочное положение:

• ручное (маховиком или маховиком через редуктор);

• от электропривода - приводом вверх (допускается отклонение от вертикали до 90° в любую сторону; при наклонном или горизонтальном положении должна быть предусмотрена дополнительная опора под электроприводом)

Климатическое исполнение:

• У, Т, УТ, ХЛ.

PN 40

DN 50–600

Давление: 4,0 МПа (40 кгс/см2)

Присоединение к трубопроводу: фланцевое

Управление задвижкой: ручное (маховиком или маховиком через редуктор), от электропривода

PN 63

DN 50–600

Давление: 6,3 МПа (63 кгс/см2)

Присоединение к трубопроводу: фланцевое

Управление задвижкой: ручное (маховиком или маховиком через редуктор), от электропривода

PN 16

DN 50–600

Давление: 1,6 МПа (16 кгс/см2)

Присоединение к трубопроводу: фланцевое

Управление задвижкой: ручное (маховиком или маховиком через редуктор), от электропривода.

PN 25

DN 50–600

Давление: 2,5 МПа (25 кгс/см2)

Присоединение к трубопроводу: фланцевое

Управление задвижкой: ручное (маховиком или маховиком через редуктор), от электропривода

Давление:

PN 0,6; 1,0; 1,6; 2,5 МПа

Рабочая среда:

• вода (в том числе морская), пар, жидкие и газообразные нефтепродукты, другие среды, по отношению к которым применяемые материалы коррозионностойки

Температура рабочей среды:

• уплотнение в затворе резина – до +100°С

• уплотнение в затворе фторопласт – до +180°С

• уплотнение в затворе металлографитовая композиция, металл по металлу – до +425°С

Класс герметичности:

Класс «А» для уплотнения в затворе резина;

Класс «А» и «В» для уплотнения в затворе фторопласт и металлографитовая композиция

Присоединение к трубопроводу:

• под приварку;

• межфланцевое (стяжное);

• фланцевое

Присоединение:

• арматура–привод – ISO 5211;

• редуктор–привод – ISO 5210, ОСТ 26-07-763-73

Тип управления:

• ручной (рукоятка, маховиком через редуктор);

• приводной (электропривод, пневмопривод)

Установочное положение на трубопроводе:

• с ручным управлением — любое,

• приводных затворов — приводом вверх

Климатическое исполнение:

• У, Т, ХЛ, УХЛ

PN 6

DN 80–3000

Давление: 0,6 МПа (6 кгс/см2)

Присоединение к трубопроводу: фланцевое

Управление затвором: ручное (рукоятка, маховиком через редуктор), приводное (электропривод, пневмопривод)

PN 6

DN 80–1200

Давление: 0,6 МПа (6 кгс/см2)

Присоединение к трубопроводу: межфланцевое (стяжное)

Управление затвором: ручное (рукоятка, маховиком через редуктор), приводное (электропривод, пневмопривод)

PN 10

DN 80–2000

Давление: 1,0 МПа (10 кгс/см2)

Присоединение к трубопроводу: фланцевое

Управление затвором: ручное (рукоятка, маховиком через редуктор), приводное (электропривод, пневмопривод)

PN 10

DN 80–1200

Давление: 1,0 МПа (10 кгс/см2)

Присоединение к трубопроводу: межфланцевое (стяжное)

Управление затвором: ручное (рукоятка, маховиком через редуктор), приводное (электропривод, пневмопривод)

PN 16

DN 80–1600

Давление: 1,6 МПа (16 кгс/см2)

Присоединение к трубопроводу: фланцевое

Управление затвором: ручное (рукоятка, маховиком через редуктор), приводное (электропривод, пневмопривод)

PN 16

DN 80–1200

Давление: 1,6 МПа (16 кгс/см2)

Присоединение к трубопроводу: межфланцевое (стяжное)

Управление затвором: ручное (рукоятка, маховиком через редуктор), приводное (электропривод, пневмопривод)

PN 16

DN 80–1600

Давление: 1,6 МПа (16 кгс/см2)

Присоединение к трубопроводу: под приварку

Управление затвором: ручное (рукоятка, маховиком через редуктор), приводное (электропривод, пневмопривод)

PN 25

DN 80–1200

Давление: 2,5 МПа (25 кгс/см2)

Присоединение к трубопроводу: фланцевое

Управление затвором: ручное (рукоятка, маховиком через редуктор), приводное (электропривод, пневмопривод)

PN 25

DN 80–900

Давление: 2,5 МПа (25 кгс/см2)

Присоединение к трубопроводу: межфланцевое (стяжное)

Управление затвором: ручное (рукоятка, маховиком через редуктор), приводное (электропривод, пневмопривод)

PN 25

DN 80–1600

Давление: 2,5 МПа (25 кгс/см2)

Присоединение к трубопроводу: под приварку

Управление затвором: ручное (рукоятка, маховиком через редуктор), приводное (электропривод, пневмопривод)

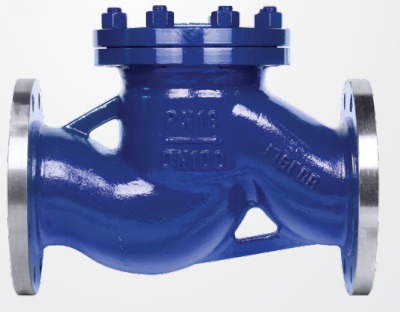

Исрользуются для предотвращения обратного потока жидких и газообразных рабочих сред с Тр до + 425 °С.

Давление:

• PN 1,6; 4,0 МПа

Рабочая среда:

• воздух, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, газообразные углеводороды, нефтехимические среды

Температура рабочей среды:

• до +425 °С

Температура окружающей среды:

• от –60 до +40 °С

Уплотнение в затворе:

• металл-металл

Установочное положение:

• на горизонтальном трубопроводе - крышкой вверх;

• на вертикальном трубопроводе - входным патрубком вниз (при этом ось вращения диска должна быть расположена горизонтально)

Климатическое исполнение:

• У, Т, ТУ, ХЛ

PN 16

DN 50–400

Давление: 1,6 МПа (16 кгс/см2)

Присоединение к трубопроводу: фланцевое

PN 40

DN 50–400

Давление: 4,0 МПа (40 кгс/см2)

Присоединение к трубопроводу: фланцевое

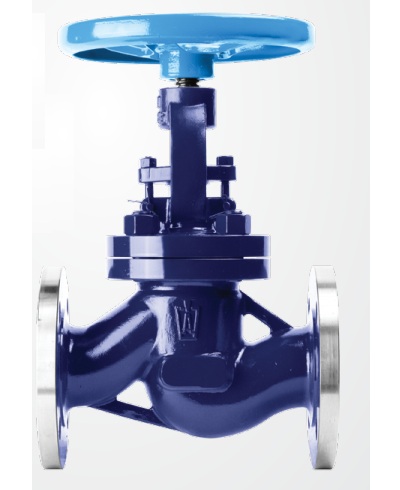

Используются для сред, по отношению к которым применяемые материалы коррозионностойки, Тр до +425 °С.

Давление:

• PN 1,6; 4,0 МПа

Температура рабочей среды:

• до +425 °С

Температура окружающей среды:

• от –60 до +40 °С

Класс герметичности:

• «А»

Направление подачи рабочей среды:

• под золотник

Тип управления:

• ручное (рукоятка или маховик);

• от электропривода

Установочное положение:

• ручное — любое;

• с электроприводом — приводом вверх

Климатическое исполнение:

• У, Т, УХЛ

PN 16

DN 10–200

Давление: 1,6 МПа (16 кгс/см2)

Присоединение к трубопроводу: фланцевое

Управление клапаном: ручное (рукоятка или маховик)

PN 16

DN 10–125

Давление: 1,6 МПа (16 кгс/см2)

Присоединение к трубопроводу: фланцевое

Управление клапаном: от электропривода

PN 16

DN 150, 200

Давление: 1,6 МПа (16 кгс/см2)

Присоединение к трубопроводу: фланцевое

Управление клапаном: от электропривода

PN 40

DN 10–200

Давление: 4,0 МПа (40 кгс/см2)

Присоединение к трубопроводу: фланцевое

Управление клапаном: ручное (рукоятка, маховик)

PN 40

DN 10–125

Давление: 4,0 МПа (40 кгс/см2)

Присоединение к трубопроводу:

Управление клапаном: от электропривода

PN 40

DN 150, 200

Давление: 4,0 МПа (40 кгс/см2)

Присоединение к трубопроводу: фланцевое

Управление клапаном: от электропривода

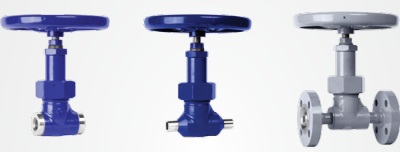

Используются для газов и жидкостей, нейтральных к применяемым материалам с Тр до 425 °С.

Давление:

• PN 6,3; 16,0 МПа

Температура рабочей среды:

• до +425 °С

Температура окружающей среды:

• от –60 до +40 °С

Класс герметичности:

• «А»

Направление подачи рабочей среды:

• под золотник

Тип управления:

• ручное (рукоятка или маховик);

• от электропривода

Установочное положение:

• ручное — любое;

• с электроприводом - приводом вверх

Климатическое исполнение:

• У, Т, УТ, ХЛ

PN 63, 160

DN 10–25

Давление:

• 6,3 МПа (63 кгс/см2);

• 16,0 МПа (160 кгс/см2)

Присоединение к трубопроводу:

• муфтовое;

• патрубки под приварку;

• фланцевое

Управление клапаном: ручное (рукоятка, маховик)

PN 63

DN 50

Давление: 6,3 МПа (63 кгс/см2)

Температура рабочей среды: от –40 до +400 °С

Присоединение к трубопроводу: патрубки под приварку

Материал корпуса: сталь 20

Управление клапаном: от электропривода

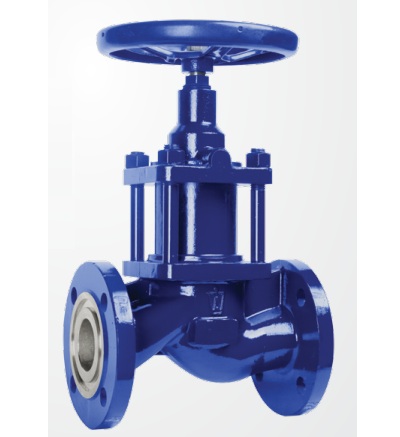

Используются для жидких и газообразных сред, по отношению к которым применяемые материалы коррозионностойки.

Тр от - 40 до + 200 °С (15с66п);

Тр от - 60 до + 100 °С (15нж66п);

Тр до + 350 °С (15нж66нж) в зависимости от исполнений.

Давление: PN 2,5; 4,0 МПа

Среда рабочая: жидкий хлор; хлористый водород – 85%; винилхлорид – 15% - газ; хладон с содержанием масел; дихлорэтан – 7%; сырец полиизоцианата; углероды жидкие; углеводородный газ; конденсат газовый.

Температура рабочей среды: до +350 °С

Температура окружающей среды: от –60 до +40 °С

Класс герметичности: «А»

Направление подачи рабочей среды: на и под золотник

Управление клапаном: ручное (рукоятка или маховик)

Установочное положение: любое

Климатическое исполнение: У, Т, УТ, ХЛ

PN 25 DN 150

PN 40 DN 10–100

Давление:

• 4,0 МПа (40 кгс/см2) для DN 10-100;

• 2,5 МПа (25 кгс/ см2) для DN 150

Присоединение к трубопроводу:

• фланцевое;

• штуцерное.

Управление клапаном: ручное (рукоятка, маховик)

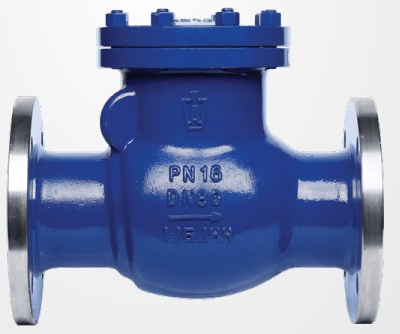

Используются для предотвращения обратного потока среды, по отношению к которой применяемые материалы коррозионностойки, Тр до +425 °С.

Давление:

• PN 1,6 МПа

Рабочая среда:

• среды, по отношению к которым применяемые материалы коррозионностойки

Температура рабочей среды:

• до + 425 °С

Температура окружающей среды:

• от –60 до +40 °С

Уплотнение в затворе:

• металл-металл

Установочное положение:

• крышкой вверх

Направление потока рабочей среды:

• под золотник

Климатическое исполнение:

• У, Т, ТУ, УХЛ

PN 16

DN 25–200

Давление: 1,6 МПа (16 кгс/см2)

Присоединение к трубопроводу: фланцевое

Материал корпуса: 20, 20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ

PN 16

DN 10–125

Давление: 1,6 МПа (16 кгс/см2)

Присоединение к трубопроводу:

- фланцевое;

- муфтовое;

- штуцерно-муфтовое;

- под приварку

Управление:

- ручное (рукоятка, маховик, маховиком через редуктор);

- приводное (электропривод, пневмопривод, пневмогидропривод)

PN 40

DN 10–125

Давление: 4,0 МПа (40 кгс/см2)

Присоединение к трубопроводу:

- фланцевое;

- муфтовое;

- штуцерно-муфтовое;

- под приварку

Управление:

- ручное (рукоятка, маховик, маховиком через редуктор);

- приводное (электропривод, пневмопривод, пневмогидропривод)

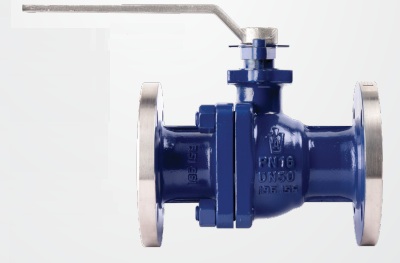

Предназначены для установки в качестве запорных устройств на трубопроводах жидких и газообразных сред, по отношению к которым применяемые материалы коррозионностойки с температурой рабочей среды (Тр) в диапазоне до + 450 °С.

Давление:

• PN 1,6; 4,0 МПа

Рабочая среда:

• жидкие, газообразные, природный газ с содержанием сероводорода до 0,1%

Температура рабочей среды:

• уплотнение в затворе фторопласт – до +180°С

• уплотнение в затворе металл по металлу – до +450°С

Температура окружающей среды:

для изделий из материалов:

20Л (ст.20) — от –40 до +40 °С;

12Х18Н9ТЛ (08Х18Н10Т) — от –60 до +40 °С;

12Х18Н12М3ТЛ (10Х17Н13М2Т) — от –60 до +40 °С;

20ГЛ (08Х18Н10), 09Г2С — от –60 до +40 °С;

10Х18Н9Л (содерж. С до 0,08%) — от –60 до +40 °С;

14Х17Н2 — от –60 до +40 °С;

06ХН28МДТ, 904L — от –60 до +40 °С;

Класс герметичности:

• «А»

Тип корпуса:

• полнопроходной

Тип крепления пробки (шара):

• DN 10–125 - плавающая пробка;

• DN 150–600 - фиксированная пробка

Направление потока рабочей среды:

• любое

Присоединение к трубопроводу:

• фланцевое ;

• муфтовое;

• под приварку

Тип управления:

• ручное (рукояткой или маховиком через редуктор);

• приводное (электропривод, пневмопривод, пневмогидропривод)

Установочное положение на трубопроводе:

• любое, кроме приводом вниз

Климатическое исполнение:

• У, УХЛ, Т
